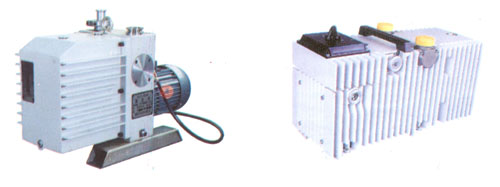

2XZ型直联式旋片真空泵
1、结构独特：采用一九九二年从瑞士 Balzers 公司引进的 DUO 016B 技术生产。
2、体积小。
3、噪声低。
4、2XZ-4B、2XZ-4CI、2XZ-2B、2XZ-2CI四种型号泵电机和泵体同时浸在泵油申，2XZ-8D、2XZ-15D泵采用进口轴封彻底消除了泵油的泄漏。
5、只要变换进气口的安装方式就可实现抽气管道的立式或趴式安装。
6、装有安全阀和气镇阀，泵停转后能自动放气，可防止泵油对真空系统的污染，并有助于排除水蒸汽。
技术参数
|
项目/型号
|
单位
|
2XZ-2B
|
2XZ-2CI
|
2XZ-4B
|
2XZ-4CI
|
2XZ-8D
|
2XZ-15D
|
|
抽气速度
|
L/S(m3/h)
|
2.3(8)
|
2.3(8)
|
4.5(16)
|
4.5(16)
|
9(34)
|
18(68)
|
|
极限压力
|
分压力 (关气镇)
|
Pa
|
2×10-2
|
2×10-2
|
2×10-2
|
2×10-2
|
2×10-2
|
2×10-2
|
|
总压力 (关气镇)
|
Pa
|
6×10-1
|
6×10-1
|
6×10-1
|
6×10-1
|
6×10-1
|
6×10-1
|
|
分压力 (开气镇)
|
Pa
|
6×10-1
|
6×10-1
|
6×10-1
|
6×10-1
|
6×10-1
|
6×10-1
|
|
总压力 (开气镇)
|
Pa
|
9×10-1
|
9×10-1
|
9×10-1
|
9×10-1
|
9×10-1
|
9×10-1
|
|
水蒸气容量
|
g/h
|
360
|
360
|
700
|
700
|
570
|
1150
|
|
躁音 (关气镇)
|
dB(A)
|
65
|
65
|
65
|
65
|
70
|
70
|
|
工作温度
|
οC
|
90
|
90
|
90
|
90
|
90
|
90
|
|
电机
|
相数
|
|
3
|
单
|
3
|
单
|
3
|
3
|
|
电压
|
V
|
380
|
220
|
380
|
220
|
220/380Δ/γ
|
220/380Δ/γ
|
|
功率
|
Kw
|
0.37
|
0.37
|
0.55
|
0.55
|
1.1
|
1.5
|
|
转速
|
r/min
|
1420
|
1420
|
1420
|
1420
|
1400
|
1400
|
|
重量
|
kg
|
23
|
24
|
30
|
32
|
70
|
90
|

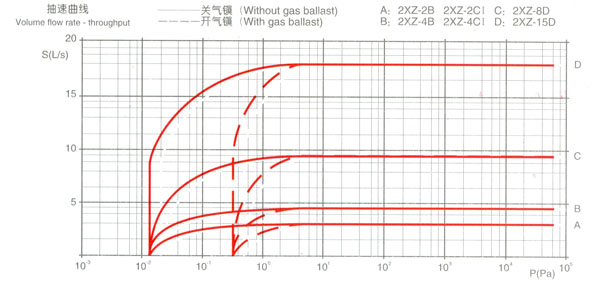

性能曲线

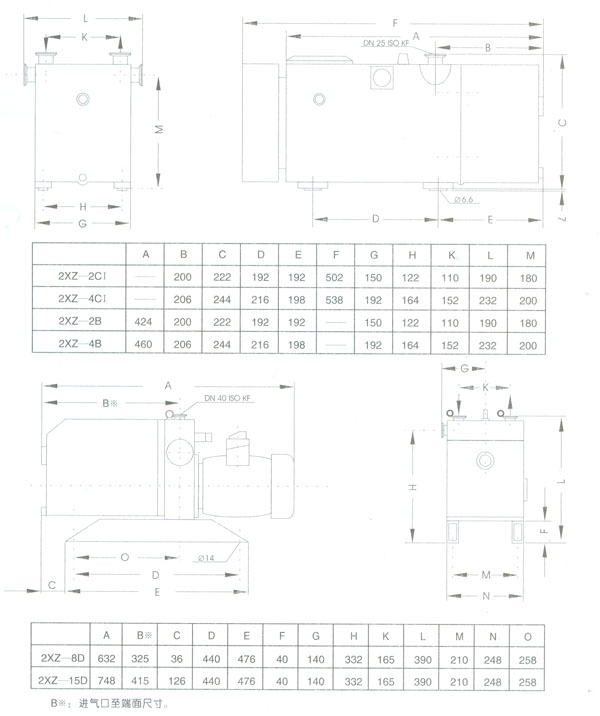

安装尺寸
|
|
